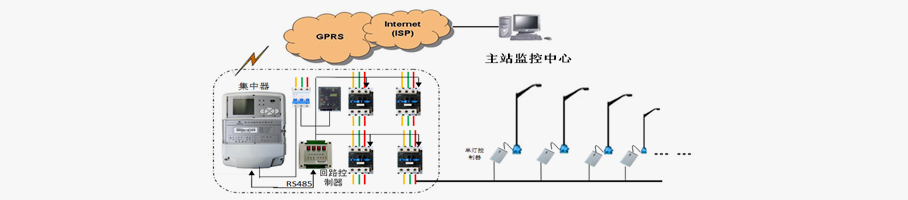

系统构架框图:

如上所示,系统采用三层结构:

监控中心:构建基础数据库、基础GIS、动态数据服务、通讯数据协议转换。监控中心通过通讯网络服务,实现现场数据、处理和控制。

通讯层(集中控制器):由各种不同应用相关的通讯介质构成。

采集执行层(单灯控制器):实现照明控制点的自动采集和开关、预留单灯监控系统接口。

系统主要功能:

智能控制:实现单灯、组合、全体、策略、回路等远程控制。

数据采集:线缆、单灯、支路电流采集,GIS地图显示。

安全防护:线缆漏电检测、灯具漏电检测、线缆防盗检测、门禁检测等。

节能减排:按需点灯、管理节能。

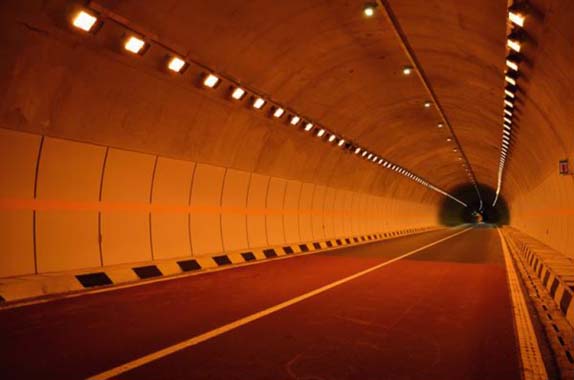

隧道照明主要面对的问题不是光照亮度,而是隧道进出口亮度过渡不合理导致的“黑洞”及“白洞”现象。

根据隧道照明特点,对隧道照明入口段、过渡段、基本段及出口段进行分别控制,每一路段各使用一组集中控制器和四回路控制器进行控制。

在采用 LED 光源的情况下,采用分回路控制、无级调光等方式达到国家隧道照明节能要求。正常状态下,根据隧道外亮度和交通量所建立的照明调光控制模型通过节能控制系统对隧道内入口段、过渡段、基本段、及出口段照明回路进行调光控制;火灾情况下,应保证应急回路,保障逃生及救援的安全。无级调光控制器能够实现隧道内 LED 灯照明调光控制,可在 0~100%范围内调整,实现无极调光。

系统主要功能:

智能控制:实现单灯、组合、全体、策略、回路等远程控制

数据采集:线缆、单灯、支路电流采集

系统防护:灯具漏电检测、线缆防盗检测、门禁检测等

节能减排:管理节能

安全保障:消除“黑洞”、“白洞”现象

随着智慧城市的日益完善和人民生活质量的提高,优化城市灯光,美化城市夜景,塑造现代化城市形象迫在眉睫,城区夜间景观照明质量已备受重视。随着城市基础设施建设规模的不断扩大,城市景观照明建设得到了飞速发展。然而,城市景观照明设施管理单位产权关系复杂,市建设局、城投公司、园林局以及业主四大部分职责不明,所管辖设施关系也难以划清,因此在景观照明设施的管理上存在责任主体不明、缺乏统一调控、缺乏日常管理等问题。

根据目前景观照明所存在问题,本公司提供景观亮化智能监控系统方案,既能实现对城市美观形象的提升,又可节省电能资源、减少光污染。

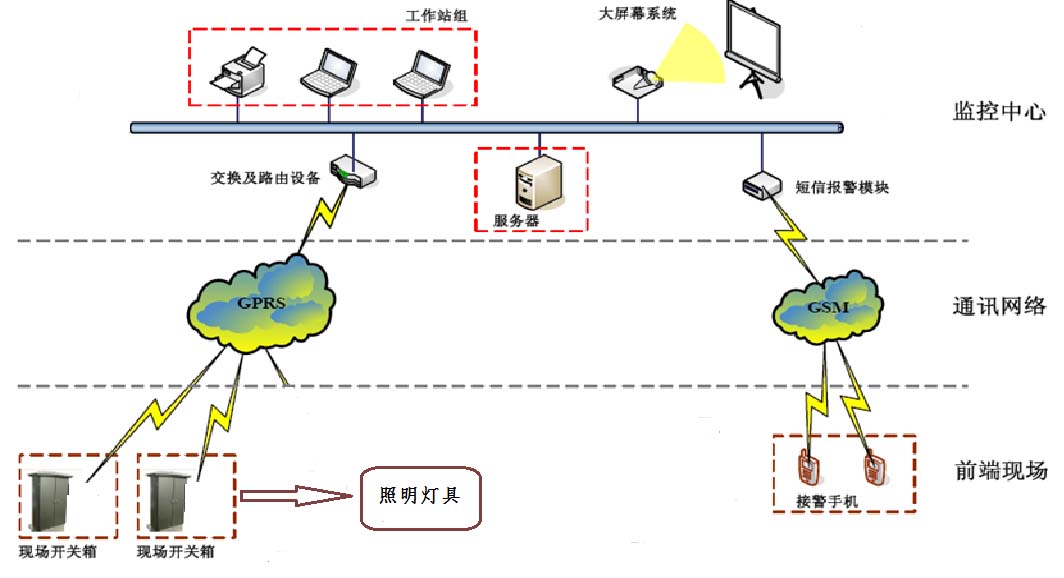

系统框架图

系统主要特点:

智能控制:实现、组合、全体、策略、回路等远程控制,包含节假日模式、重要事件模式、平时模式、节能模式等。

数据采集:线缆、照明灯具、支路电流采集

安全防护:线缆漏电检测、灯具漏电检测、门禁检测等

节能减排:按需点灯、管理节能

集中抄表系统(简称集抄系统)是电力用户用电信息采集系统的一个子系统。

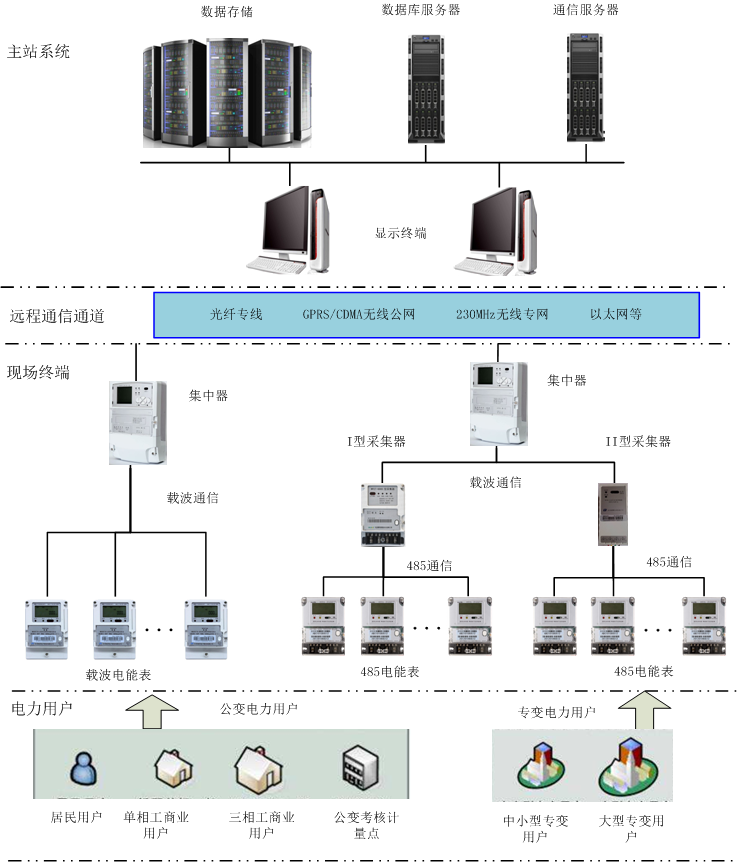

电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统,实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。 集抄系统主要负责用电信息的自动采集。

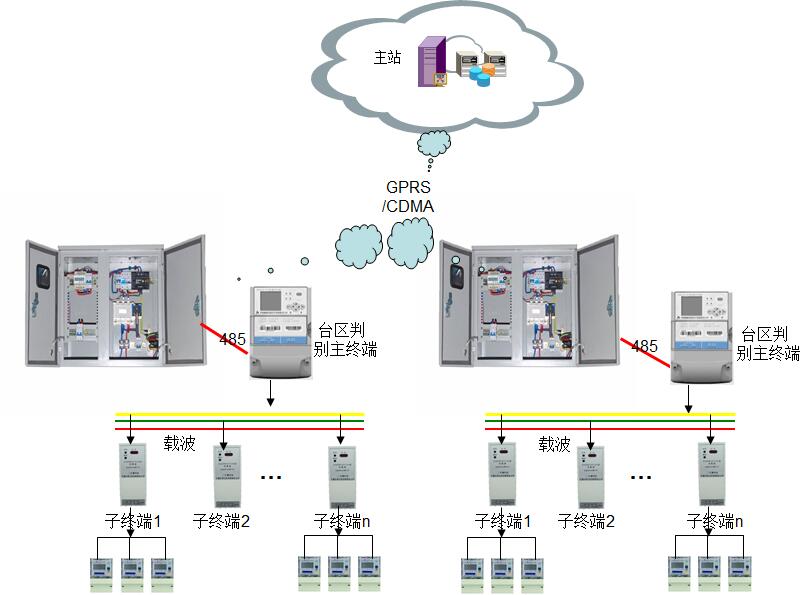

当前低压电力用户信息采集系统仅完成电能表数据的采集,但对电能表的台区归属关系无法识别。台区识别系统在不改变原有电力用户信息采集系统功能的基础上,通过增加台区识别终端来完成各电能表的台区归属自动识别。该台区识别终端仅完成台区识别,不参与电能表数据的采集。
